von René Rabl
Norbert und ich waren heute sehr, sehr fleißig!!!! Die Spinne für den Fangspiegel stand auf der Agenda. Ganz ehlich, zu Beginn unserer Arbeit hatte ich absolut noch keinen Plan, wie es am Ende des Tages aussehen wird. Aber.... dafür ist eben Nobert der schlaue Kopf, der das wirklich so richtig im Griff hat.
Norbert Hut´s vom 16 Zoll Dobson war z.T. heute unser Spicker.......
Es ging also mit Norbert´s Zeichnung los. Aus Stahlblech durfte ich als Linkshänder mit der rechten Hand die Blechschere bedienen und die jeweils 165mm langen Seitenarme und die 90mm lange Auflagefläche herausschneiden. Danach habe ich mit der Feile die Grate entfernt. Norbert´s Zeichnung und das erste Ergebnis... nicht übel!!!!!!
Die Bleche wurden entsprechend vernietet.

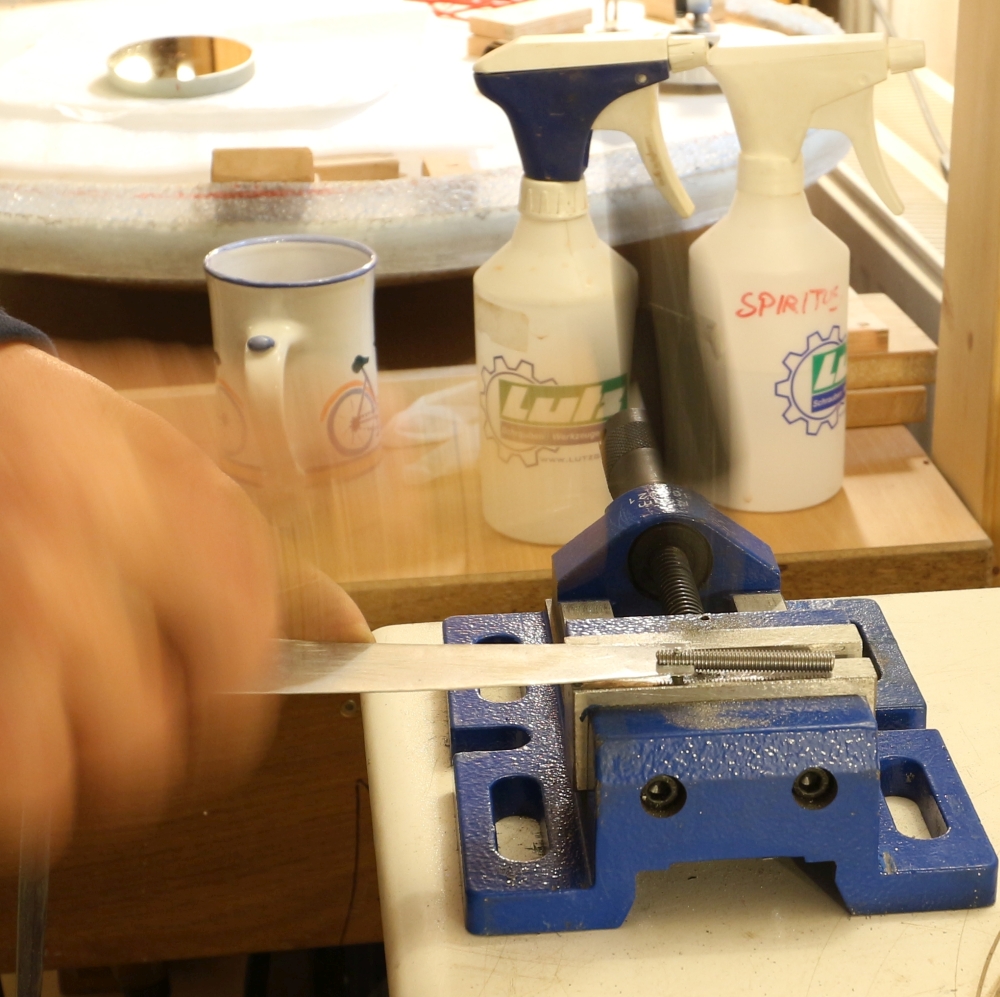

Für die Endverbindungen der Spinne wurden 6mm Gewindeschrauben in der Mitte eingesägt und mit dem Stahlblech verbunden. Hier bohrt Norbert durch Spinne und Gewindeschraube.
Hier etwas näher
Der Nagel wird mit dem Hammer zusammengeschlagen - ähnlich den Vorgang bei einer Niete - der Nagel soll eben nicht mehr herausrutschen.
So soll es dann nach Norbert´s Qualitätskriterium sein.
Guck! Guck! Wo ist der Norbert???????
Norbert passt die Spinne ein.
Nobert hat für den vorderen Kasten vier Hölzer vorbereitet, welche die Spinne aufnehmen werden.
Detailansicht - die Gewindestangen werden rückseitig mit einer Mutter angezogen. Norbert meint: "Da kann man einen Ochsen hinhängen!!!!" Nach Norbert´s Meinung nach ist die exzentrische Spinne sehr stabil!!
Damit der Fangspiegel ohne große Schwierigkeiten auf die Aufnahmeplatte geklebt werden kann, haben wir den Teleskoptubus um 45° Grad aufgestellt. Der Fangspiegel liegt horizontal und kann nicht mehr herunterrutschen.

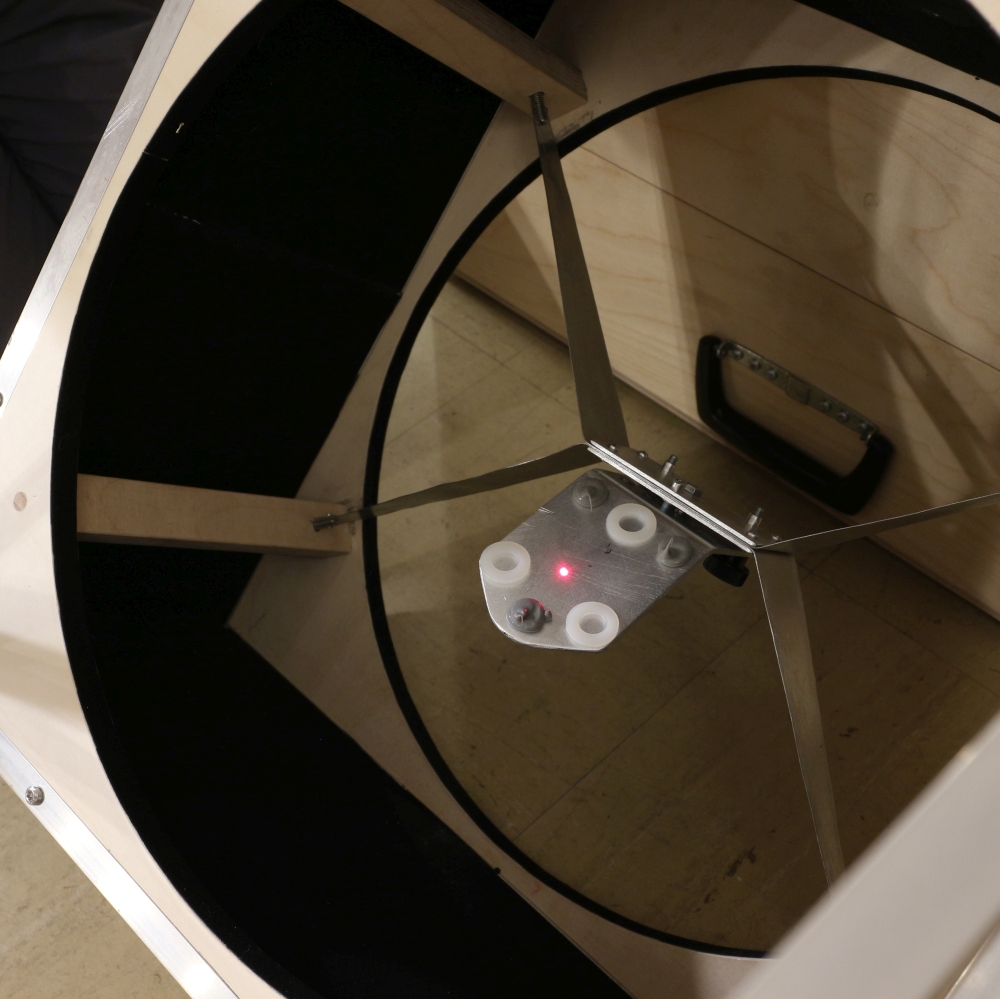

Mit dem Justierlaser wird die Mitte probehalber ermittelt. Die Silikonpunkte sind in Dreipunkthaltung angebracht und werden nun mindestens zwei Tage austrocknen.
Mit Off-Set ist nun der 90mm Fangspiegel (kleine Achse) fertig montiert!!!!!
Nach zwei Tagen will ich den Fangspiegel ausbauen und alles mit Schultafellack schwarz malen. Dann ist das Teleskop eigentich soweit, um in die Sternwarte zu ziehen und......
Firstlight!!!!!
