12.04.2020 Dobson 24 Zoll (600mm)

von René Rabl

12.04.2020 Dobson 24 Zoll (600mm)

Um den Schleiftisch nutzen zu können, musste ich die seitlichen Befestigungen demontieren. Die quadratischen Granitplatten blieben der Rotation daran hängen.

Zur Planung des Spiegels:

Öffnung F Brennweite f in mm Pfeiltiefe d in mm
4,0 2400 09,38
3,0 1800 12,52
3,1 1860 12,12
3,2 1920 11,74
3,3 1980 11,38
3,4 2040 11,04



Aufgrund der räumlichen Gegebenheiten im Messstand ist die Brennweite f=2040mm und damit ROC=4080 gerade noch messtechnisch machbar. Über die Raumdiagonale im Keller - wie beim 10 Zoll Newton mit f=2230mm und ROC 4460mm - will ich auf keinen Fall messen. Wichtig ist mir ein fest aufgebauter Messstand mit Messtunnel. Die Verminderung von Konvektion während der Messung wirkt sich positiv auf die Genauigkeit der Messwerte aus.

Mein Ziel ist: 24 Zoll F3.1 (mehr oder weniger!)

Zur Toolerstellung für einen Durchmesser D=600

Prozent Toolgröße Durchmesser in mm Zweck Info
75% 450 Grobschliff, Feinschliff, Polieren   15 % Überhang ca. 60mm
60% 375 Polieren, Glätten
30% 175 Parabolisieren
21% 128 Parabolisieren
diverse 80, 60, 50, 40, 30, 20 Paraboliesieren Minitools

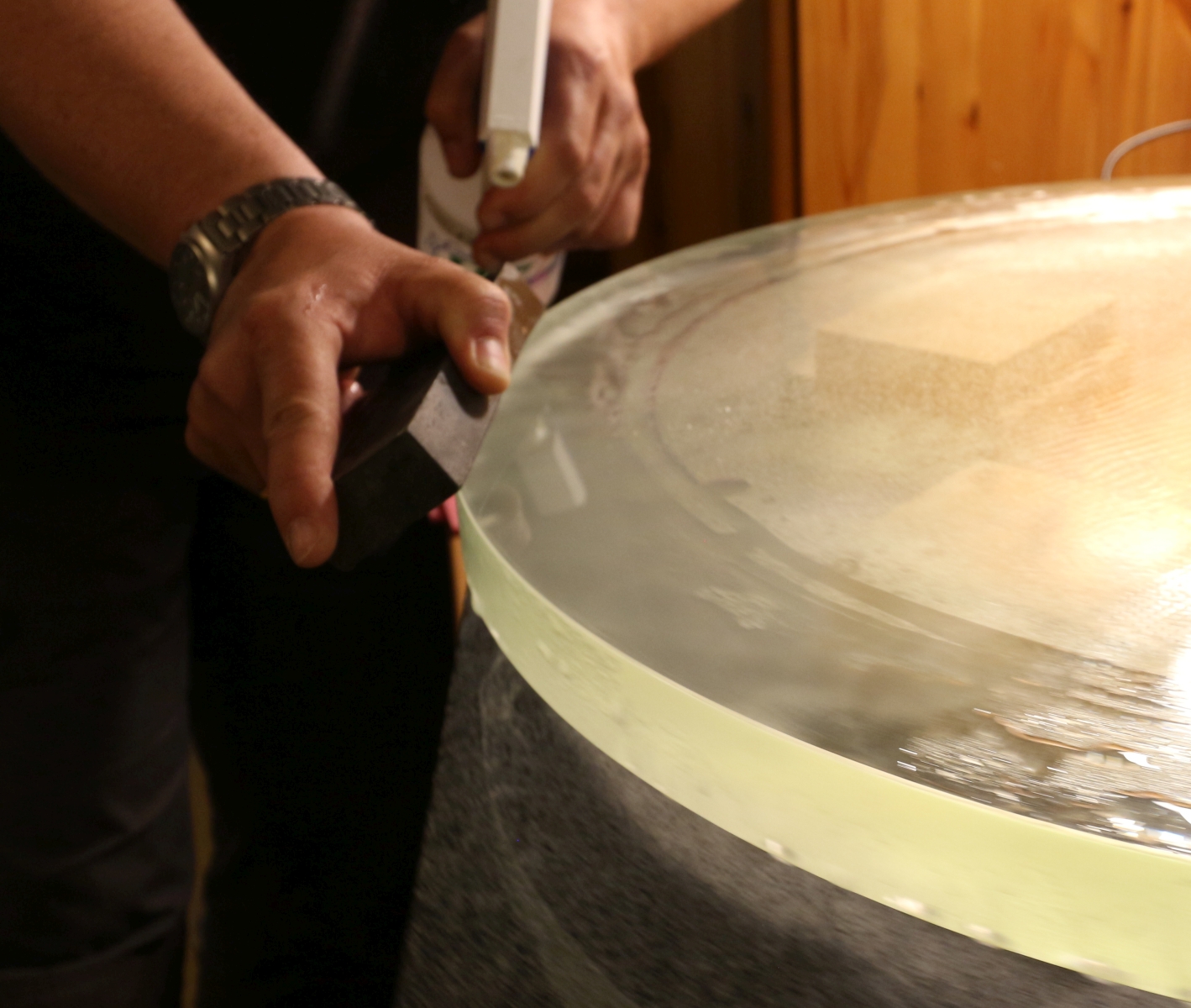

Die Fase oben und unten schleifen funktioniert sehr gut:

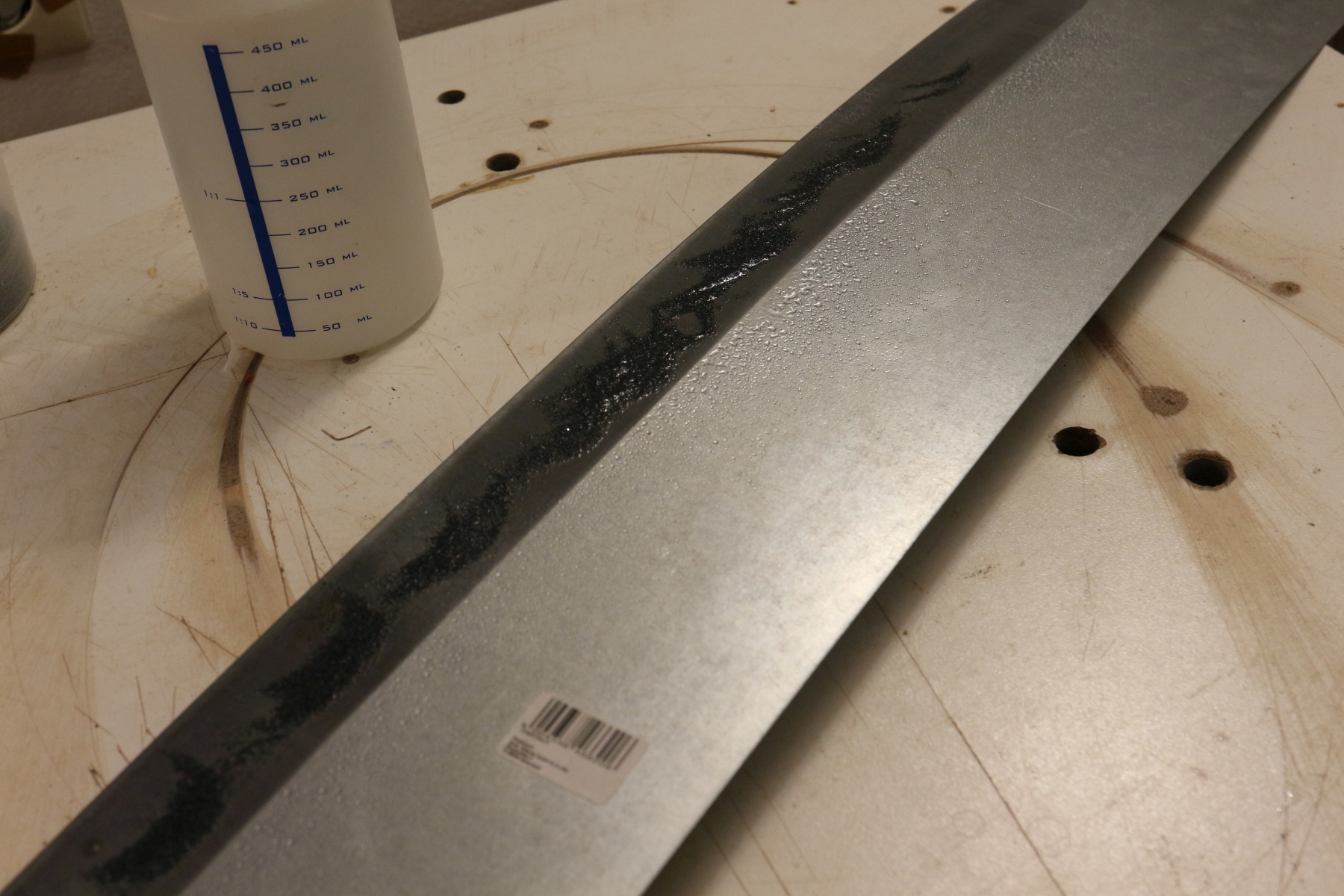

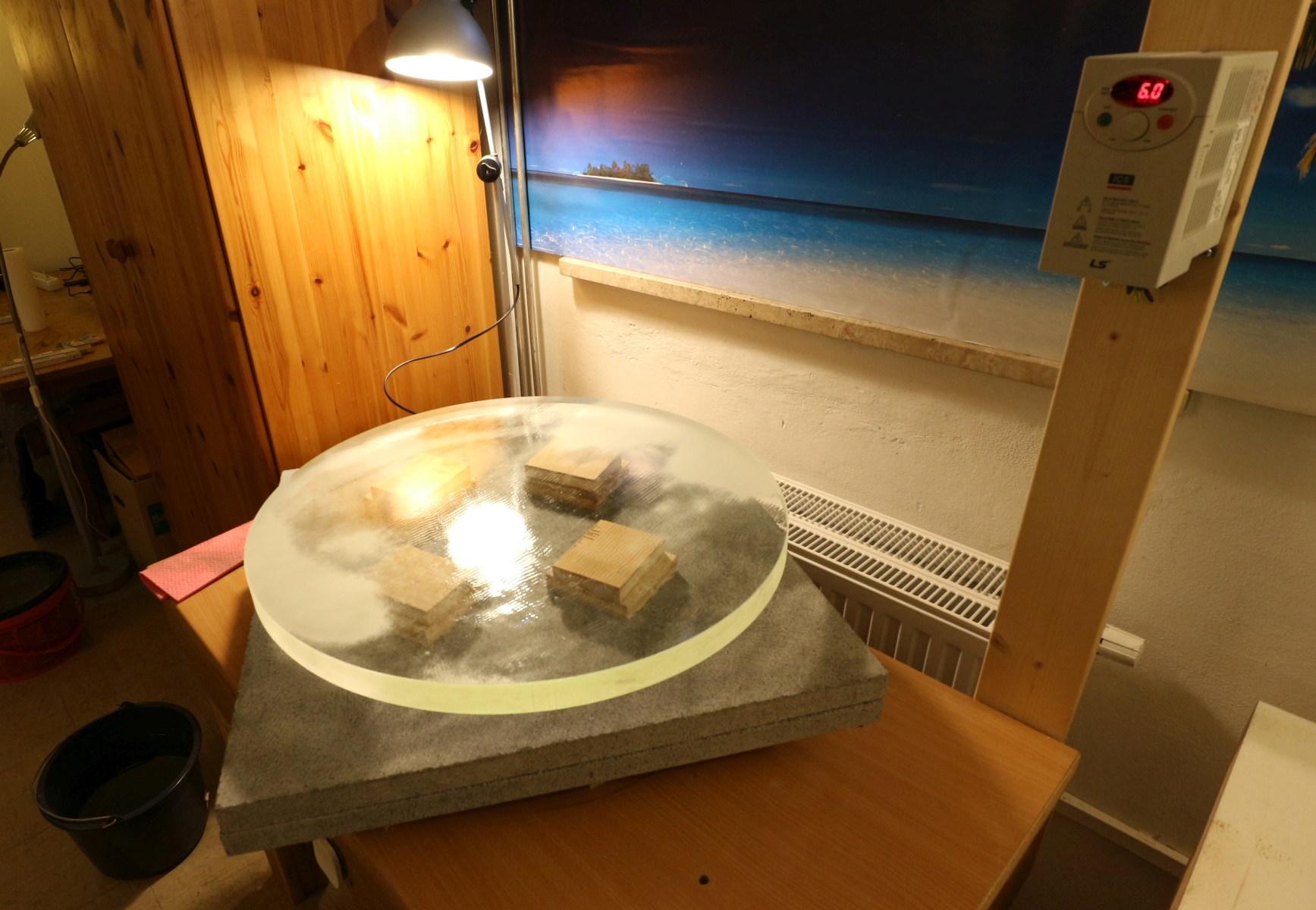

Im Gegensatz zum 10 Zoll bearbeite ich den Seitenrand wie beim 14 Zoll zuerst!! Dazu habe ich 2 Granitplatten auf den Drehteller aufgelegt. Jeweils 2x4 Hölzerl als Abstandhalter und dann die Glasscheibe!! Allein diese Wuchterei ist sehr bedenklich!!! Wie soll man hier im Nanometerbereich erfolgreich arbeiten? Das Metallblech habe ich wie immer mit Karbo belegt und angefeuchtet. Ohne Lärmschutz - keine Chance!! Ein Höllenkrach  - der die Ohren klingeln lässt!!

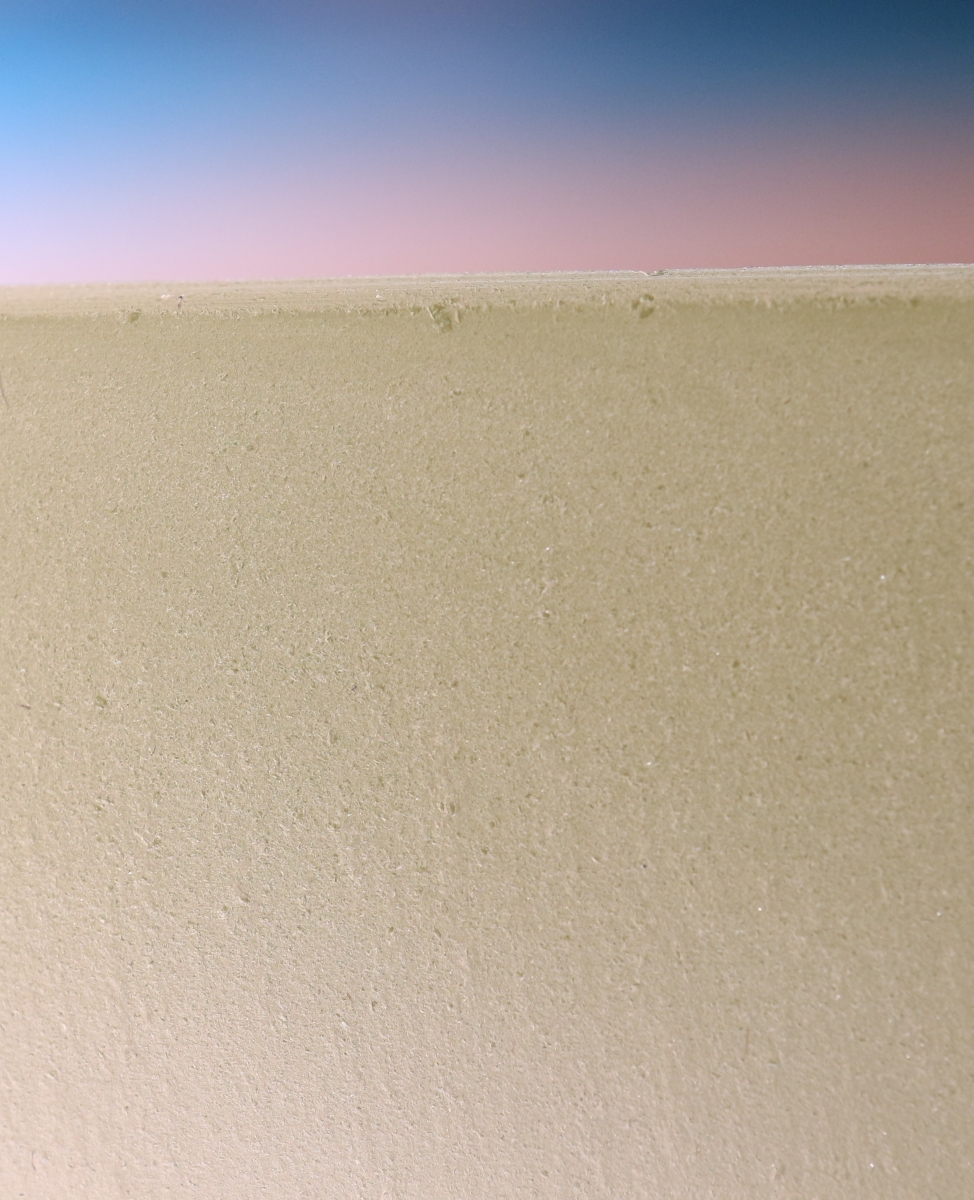

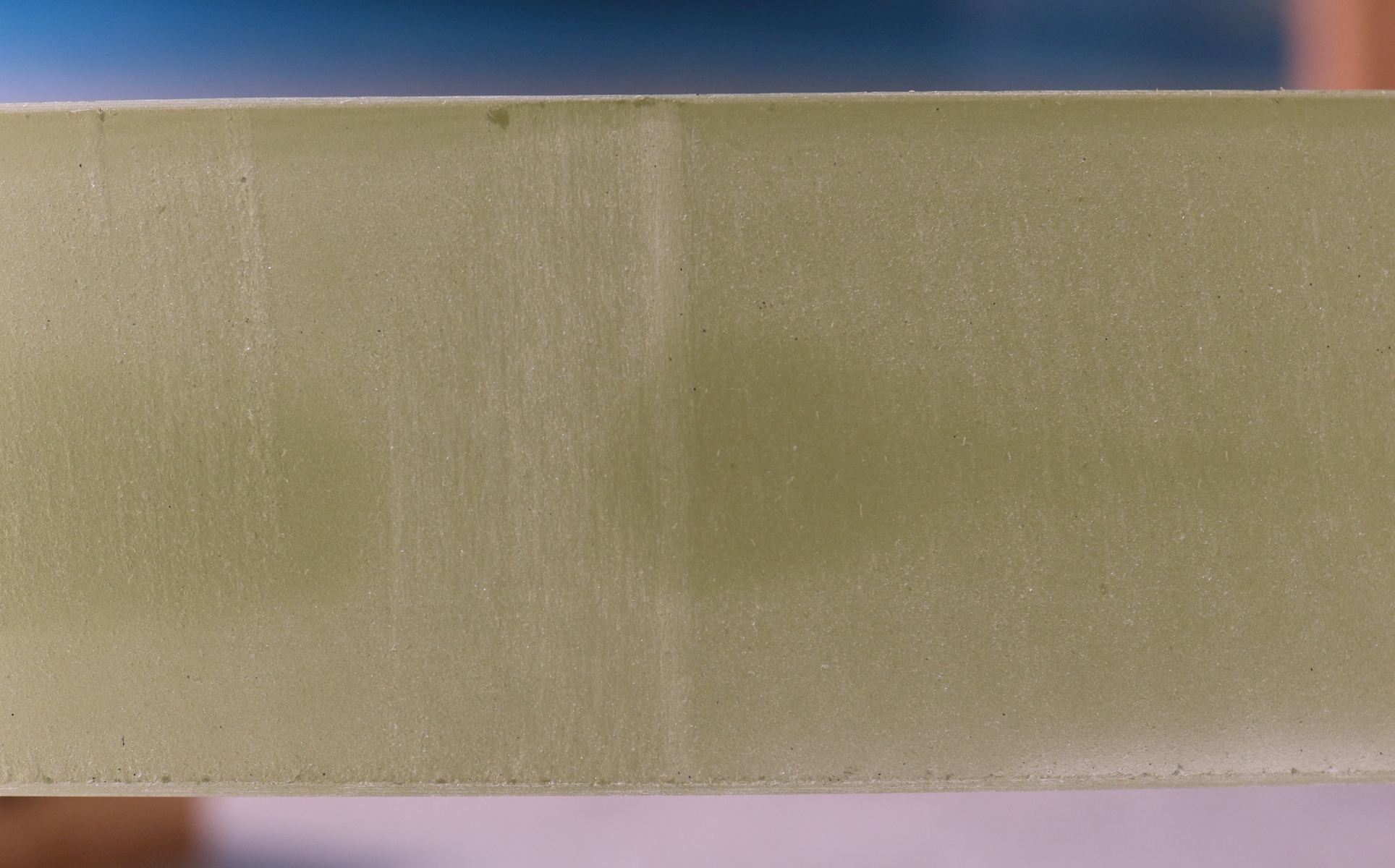

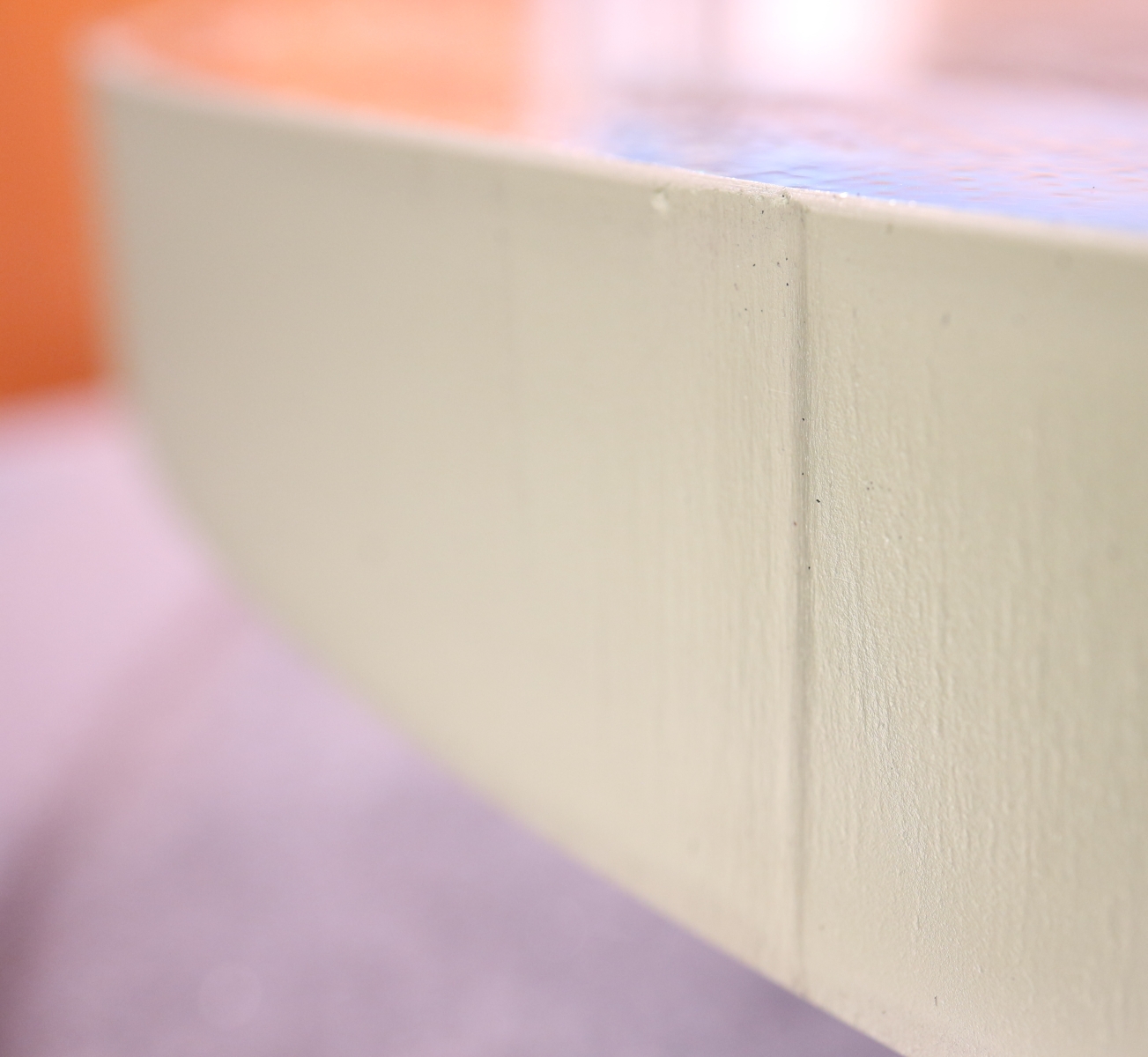

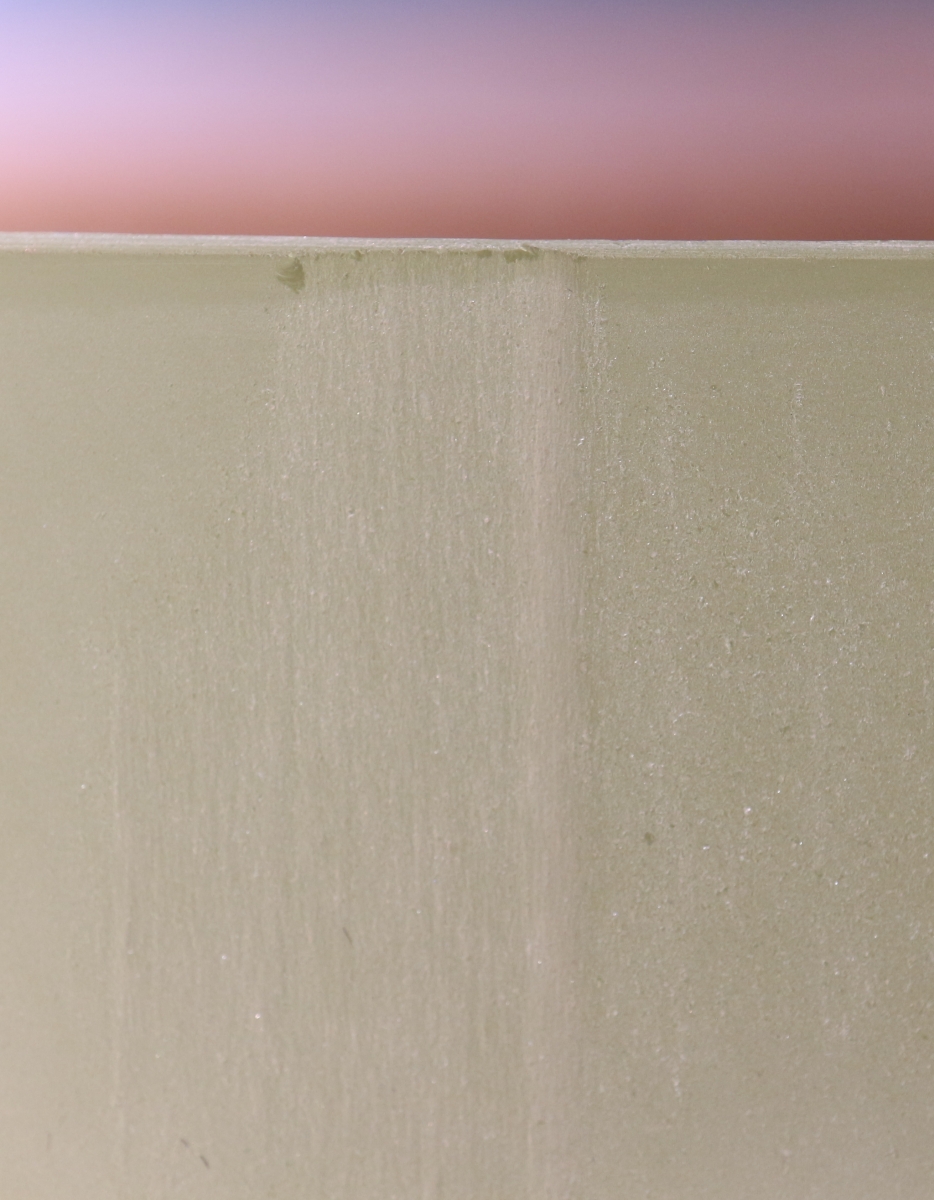

Nach Karbo 80, 180, 320 und 25u bin ich damit fertig.



Das Planschleifen allein hat schon beim letzten Mal am 08.04.2018 nur zu zweit geklappt. Zuerst habe ich nach Rücksprache mit Norbert die 70cm Resopalplatte auf die alte Arbeitsplatte montiert. Einen Teppich als Unterlage ausgeschnitten. Und die Granitplatte auf´s Glas gewuchtet. Mit Karbo 80 ging´s los.



Es ist erst wenig vom Karbo 80 angegriffen worden.
